Vi lagerför fräsar till alla maskiner både gravyrmaskiner och fräsmaskiner. Y BELINS fräsar är fantastiska vid utskärning och fräsning i Aluminium, mässing, mm. Y BELIN gör även fräsar för fräsning i stål och trä. För gravyrmaskiner lagerför vi CUTTER FRÄSAR som finns i nästan alla diametrar och dimensioner.


PDF Files BROSCHYR PÅ Y. BELIN FRÄSAR









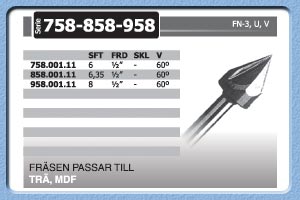

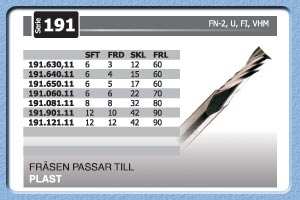

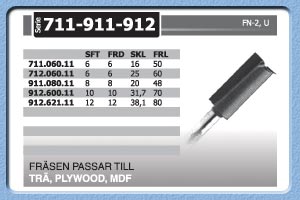

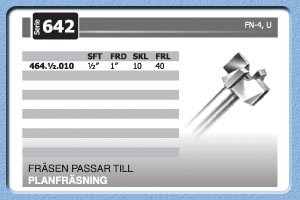

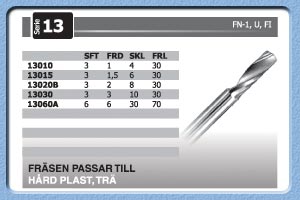

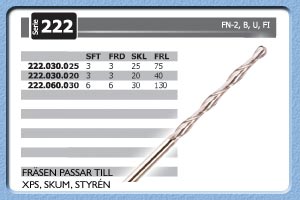

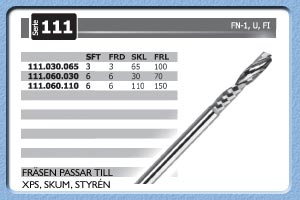

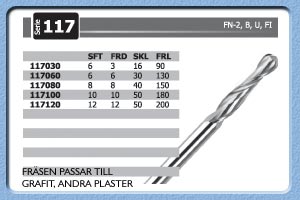

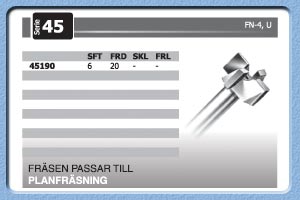

FRÄSEN PASSAR TILL
ALLA TYPER AV MATERIAL



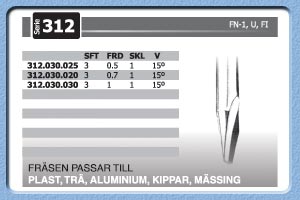

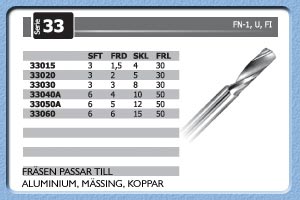

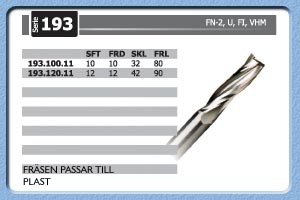

FRÄSEN PASSAR TILL
PLAST, TRÄ, KOPPAR, MÄSSING, ALUMINIUM



B. PIHLGREN AB fortsätter succén med våra fräsar och fräsverktyg i Sverige, fräsmärket som i dag är marknadsledande i USA. Fabriken har lanserat många nyheter som underlättar gravörernas arbete. Viktigast var utan tvivel nyintroduktionen av kvartsfräsen 1989, senare kom Endmills, ett överlägset alternativ till den traditionella parallelslipade fräsen till utskärning.

1993 kom titanbelagda fräsar. Mycket av detta är välkända principer inom verkstadsindustrin och är nu äntligen tillgängligt för gravörerna. I dag levereras våra Cutter fräsar i alla storlekar direkt från vårt lager, eller i förekommande fall efter leveranstid.

Alla våra fräsar, med undantag av diamanterna, är gjorda av C-2 hårdmetall, bestående av 90% tungsten och 10% kobolt. Den höga halten av kobolt gör fräsen extra slitstark. Den plana ytan på fräsarna slipas lite konkav, vilket ytterligare ökar eggens livslängd med 10-15%. Detta är vi ensamma om. Alla fräsarna poleras blanka och får med detta en sk microedge. Det gör att eggen glider lättare igenom materialet, snittet blir renare och belastningen på fräsmotorn blir mindre. våra fräsar görs från stav till färdig fräs i samma fabrik. Detta medför att de har en jämn kontroll över hela frästillverkningen. Varje fräs blir inspekterad innan den lämnar fabriken.

REKOMMENDERAD FRÄSBREDD:
För enkelspåriga bokstäver ska fräsbredden vara ungefär 12% (eg 12.45%) av bokstavshöjden.


EXEMPEL. 35mm bokstavshöjd x 12% ger 4.2mm fräsbredd.


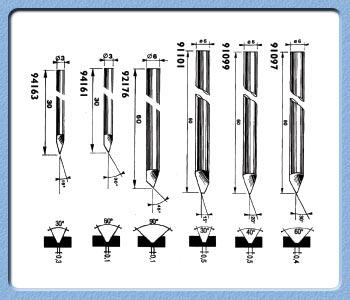

Tabell för fräsvinklar

Material
Bakvinkel (A)
Spetsvinkel (B)
Släppning (C)
Rostfritt stål, härdat stål
10°
20°
Hård gummi, hård trä
25°
15°
45°
Gravyrplast, akryl plast
25°
10°
45°
Gravyrmässing, gravyrbrons
20°
35°
Mjuk aluminiumm, halvhård aluminium
20°
40°
Koppar, mjuk mässing, nickel, silver, guld
20°
35°
Gjutjärn, gjutstål
20°
30°
Fiberglas, resopal
20°
40°

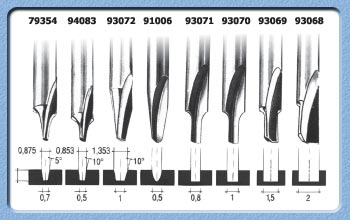

Fräsen är utan tvekan den viktigaste delen på din gravyrmaskin. Utan en bra fräs blir gravyr-resultatet lidande. Den mest använda typen av fräs kallas för halvfräs och visas ovan. Halvfräsen är den traditionella fräsen som används till plast och metaller.

KVARTSFRÄSAR AV HÅRDMETALL



Kvartsfräsar är ett överlägset alternativ till halvfräsar i de flesta applikationer. Denna typ av fräsar används med fördel till en mängd olika material såsom: mässing, aluminium, rostfritt, tenn, akryl och polymera material. Maximal släppning för spår reducerar grader, vibration, värmeutveckling och brott av fräsen. Kvartsfräsen ger renare gravyrspår och man kan gravera djupare i materialet i ett pass. Mer gravering mellan varje slipning +20 % ökning i varvtal och matning ger en tidsvinst på ca 25 % jämfört med vanliga halvfräsar. Slipas som halvfräs men spetsen slipas i hälften avönskad bredd på gravyrspåret. Ex 0,3mm topp ger 0,6mm spår.


Tips vid fastsättning av frässkruv:



När du drar åt den svarta insexskruven i din frässkruv, vrid frässkruven tills insexskruven kommer på motsatt sida av den plana ytan på fräsen, vibrationer kan annars uppstå. Vibrationerna beror inte på att fräsen är dålig utan av att den inte är riktigt fastsatt i toppen av spindeln.



FRÄSAR TYP TITAN

Titanbelagda hårdmetallfräsar är det senaste inom graveringsteknologin, en mängd applikatio-ner såsom rostfritt stål och hårda metaller graveras snabbare och enklare än med fräsar utan titanbeläggning. Titanbeläggningen stärker fräsen och gör att fräsen ”smörjer” materialet. Titanfräsar innebär mer och bättre gravering, mindre fräsbyten, reducerad värmeutveckling och högre gravyrhastighet i krävande material samt att eggen varar 3-5 gånger längre än en normal egg. Kan slipas om som en vanlig hårdmetallfräs och ändå ha en livslängd 2-3 gånger längre än fräsar utan beläggning. Eftersom man normalt inte slipar den plana ytan på fräsen räcker titanbeläggningen fräsen ut. Alla dimensioner av våra kvartsfräsar finns med titanbeläggning.



TABELL HALV, KVART OCH TITANFRÄSAR

Tabellen nedan avser halv kvarts och titanfräsar till resp. maskin. Eftersom i princip alla gravyr-
maskiner kan fås med andra spindlar stämmer inte alltid de listade värdena. Kontakta oss om du är osäker vilken typ av spindel din maskin har. Fräsar som inte är listade i tabellen tar vi hem mot beställning.


Maskintyp
Diameter och längd
Halvfräs
Kvartsfräs
Kvartsfräs med titanbeläggning
XENETECH:

XOT 912, 1313, 2525, 2550
4,37 mm x 165 mm
FZH 2437
FK 4371
TTF 4373
Med 6,35 mm spindel
6,35 mm x 165 mm
FZH 3635
FK 6352
TTF 6354
NEWING-HALL:

NH 100, 300, 400, 600
4,37 mm x 165 mm
FZH 2437
FK 4371
TTF 4373
Med 6,35 mm spindel
4,37 mm x 165 mm
FZH 2437
FK 4371
TTF 4373
DAHLGREN:

Wizzard II, XL standard
3,17 mm x 127 mm
FZH 1317
FK 3170
TTF 3172
Wizzard II, XL Europa
4,00 mm x 120 mm
FZH 4400
FK 4003
TTF 4005
System 1
6,35 mm x 165 mm
FZH 3635
FK 6352
TTF 6354
System 100, 300, 500, 300 Z
6,35 mm x 165 mm
FZH 3635
FK 6352
TTF 6354
SCRIPTA:
SM, SX, MC 2
4,00 mm x 120 mm
FZH 4400
FK 4003
TTF 4005
GX, GP
6,00 mm x 165 mm
FZH 5600
FK 6004
TTF 6006


FRÄSAR AV HÅRDMETALL FÖR HYLSA

Korta fräsar för spännhylsa rekommenderas i tuffa material framför långa fräsar med frässkruv. Kort avstånd från fästpunkten till gravyrytan reducerar vibrationerna till ett minimum, finns även med titanbeläggning. Hela fräsen är av hårdmetall och kan fås halv eller kvartsslipad. Fräsen är slipad i båda ändar.



Diameter
Anmärkning
Halvfräs
Kvartsfräs
Kvartsfräs med titanbeläggning
4,00x60 mm
Slipad i båda ändar
DCH 400
KKC 400
TTC 400
6,00x60 mm
Slipad i båda ändar
DCH 600
KKC 600
TTC 600

DIAMANTER TILL FRÄSSPINDLAR

Vi lagerför diamanter till alla gravyrmaskiner, både roterande och icke roterande. Diamanten sätts fast som en vanlig fräs i spindeln.



Maskintyp
Diameter och längd
Diamand 4-fasetts roterande
Diamant icke roterande
XENETECH:

XOT 912, 1313, 2525, 2550
4,37 mm x 165 mm
DDR 437
D 4371
Med 6,35 mm spindel
6,35 mm x 165 mm
DDR 635
D 6352
NEWING-HALL:

NH 100, 300, 400, 600
4,37 mm x 165 mm
DDR 437
D 4371
Med 6,35 mm spindel
4,37 mm x 165 mm
DDR 635
D 4371
DAHLGREN:

Wizzard II, XL standard
3,17 mm x 127 mm
DDR 317
D 3170
Wizzard II, XL Europa
4,00 mm x 120 mm
DDR 400
D 4003
System 1
6,35 mm x 165 mm
DDR 635
D 6352
System 100, 300, 500, 300 Z
6,35 mm x 165 mm
DDR 635
D 6352
SCRIPTA:
SM, SX, MC 2
4,00 mm x 120 mm
DDR 400
D 4003
GX, GP
6,00 mm x 165 mm
DDR 600
D 6004
